【窯體斜度】3.5~4%
【應用領域】 建材、冶金、化工、環保等行業
【適用物料】鐵礦石、褐鐵礦、菱鐵礦、氧化鋁、氧化鋅、氧化鎂、鋁礬土、紅土鎳礦、金屬鎂、赤鐵礦、磁鐵礦、鋰礦石、石灰、高嶺土、海綿鐵等

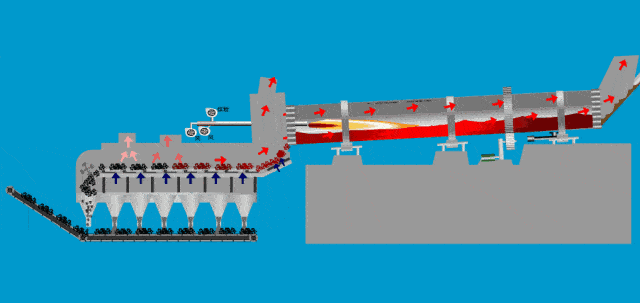

冶金回轉窯正常運轉時,由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力,驅動回轉窯。物料從窯尾(筒體的高端)進入窯內煅燒。物料從窯尾(筒體的高端)進入窯內煅燒，由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向(從高端向低端)移動，繼續完成其工藝過程，最后，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換沖擊式破碎機后，由窯尾導出。本設計不含燃料的燃燒器。
冶金回轉窯的筒體是一個有一定斜度的圓筒狀物，斜度為3.5～4%，借助窯的轉動來促進料在氧化鋅回轉窯的旋窯內攪拌，使料互相混合、接觸進行反應。窯頭噴煤燃燒產生大量的熱，熱量以火焰的輻射、熱氣的對流、窯磚(窯皮)傳導等方式傳給物料。當原料在窯內運動時，原料顆粒的運動方式有周期性的變化，或埋在料層里面與窯一起向上運動，或到料層表面上而降落下來。但只有在原料顆粒沿表面層降落的過程中，物料才能依靠窯筒體的斜度及窯的轉動在窯內向前運動。
傳統的回轉窯設備給生產環境造成很大的污染，不僅成本很大且所處理的物料較少，不利于整個大環境的發展。新鄉長城機械在研究生產的冶金回轉窯，能夠讓客戶多維度處理物料，提高資源綜合利用，降低成本，為客戶獲取更多的經濟效益。
1.冶金回轉窯的窯體采用精選鎮靜碳素鋼或者合金鋼板卷制并自動焊接,滑動軸承采用大間隙不刮瓦軸承。
2、冶金回轉窯的輪帶、托輪、開式齒輪采用合金鑄鋼;傳動裝置采用硬齒面減速器，彈性膜片聯軸器，直流電機拖動。
3.窯頭和窯尾都安裝有采用鱗片疊壓和氣缸壓緊密封裝置，保證設備不透風，提高工作效率。
4.冶金回轉窯結構簡單，生產過程中控制操作方便、易損件較少，工作效率高，產品質量好等。
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
如果您想獲取設備詳細配置、參數以及整條生產線方案，想到廠考察，請留言，我們即刻為您提供一站式購機服務！
